KT인터넷 + 공유기 + 허브 연결해서 랜선포트 확장 방법





1. 공유기에 허브 연결 한다.



1. 인터넷과 공유기가 다른 방에 있고, 작은방에 랜선 1개여서 불편했나요? 이와 비슷한 경우인가요?
2. 저 멀리있는 공유기에서 랜선 1개 끌어왔는데 책상에 PC나 프린터 각종 OTT, CCTV 등 여러 군데 랜선을 꼽아야 하나요?
해결 방법이 있습니다.

저도 같은 문제로 고민했습니다. 간단하게 해결할 수 있는데, 무조건 저 멀리 있는 공유기에서 랜선 2~3개를 더 끌어오려고 했던 거 같습니다.

해결 방법은 바로 "허브"를 설치하는 것입니다.







KT 공유기, LG 유 플러스 공유기, SK 브로드밴드 등  인터넷 부족한 랜선포트 문제  "허브" 설치로 해결할 수 있습니다.
iptime 공유기, 시스코 공유기 등 모두 허브 설치 가능 합니다.











2. 공유기 포트가 부족 하거나, 공유기가 멀리 있는 경우  허브 사용한다.

[ 네트워크 구성도 ]

인터넷망 --> 공유기 --> 허브 1번 포트 --> [허브 2,3,4,5 포트에 PC나 프린터 연결.]



공유기에서 허브 연결할때는 허브 1번포트에 연결 합니다.

(허브의 아무포트에 연결해도 상관없으나, 관리 측면에서 1번이 편합니다.)







[ 가정에서 허브 사용 예시 ]



공유기는 거실에 있고,  작은방에 랜선 1개만 있는 경우에는 --> 작은방에 허브 연결해서 랜선포트를 늘릴 수 있습니다.







[ 사무실, 공장에서 허브 사용 예시 ]



사무실이나 공장에서, 공유기는 저멀리있는데  책상에는 랜선1개만 있는 경우 --> 허브를 연결해서 랜선포트를 늘릴 수 있습니다.











3. 허브 연결 장점

공유기의 랜선 포트가 보통 5개~10개 인데요, 허브만 계속 연결하면 랜선포트 100개도 만들 수 있습니다.

공유기의 각 포트마다 --> 허브를 연결하면  공유가의 포트를 많이 만들 수 있습니다.



공유기 1번포트 --> 허브 5포트

공유기 2번포트 --> 허브 5포트

공유기 3번포트 --> 허브 5포트

공유기 4번포트 --> 허브 5포트

공유기 5번포트 --> 허브 5포트



위와 같이 네트워크를 구성하면  공유기 1개에 랜선 25개를 연결 할 수 있습니다.











4. 허브 연결 단점

특별한 단점은 없습니다.

공유기CPU, 메모리가 낮은데, 랜선 10개 이상 많은 트래픽이 발생하면 공유기가 느려서 극히 드문경우지만 인터넷이 끈길 수 도 있습니다.

요즘 공유기는 성능이 좋아서 이런 경우는 잘 없습니다.

공유기를 좋은걸 사용하면 좋습니다.











5. 허브 연결 예시



KT인터넷 --> iptime 공유기 --> "허브1번 포트에 공유기 랜선"  연결 했습니다.



허브 2번 포트 --> 맥미니 PC

허브 3번 포트 --> 애플TV





넥시 5포트 기가비트 스위칭 허브



제가 구입한 허브는 "넥시 5포트 기가비트 스위칭 허브" 입니다.

방에서 사용하기에는 딱 좋습니다.

성능도 속도도 잘 나옵니다.





넥시 5포트 기가비트 스위칭 허브

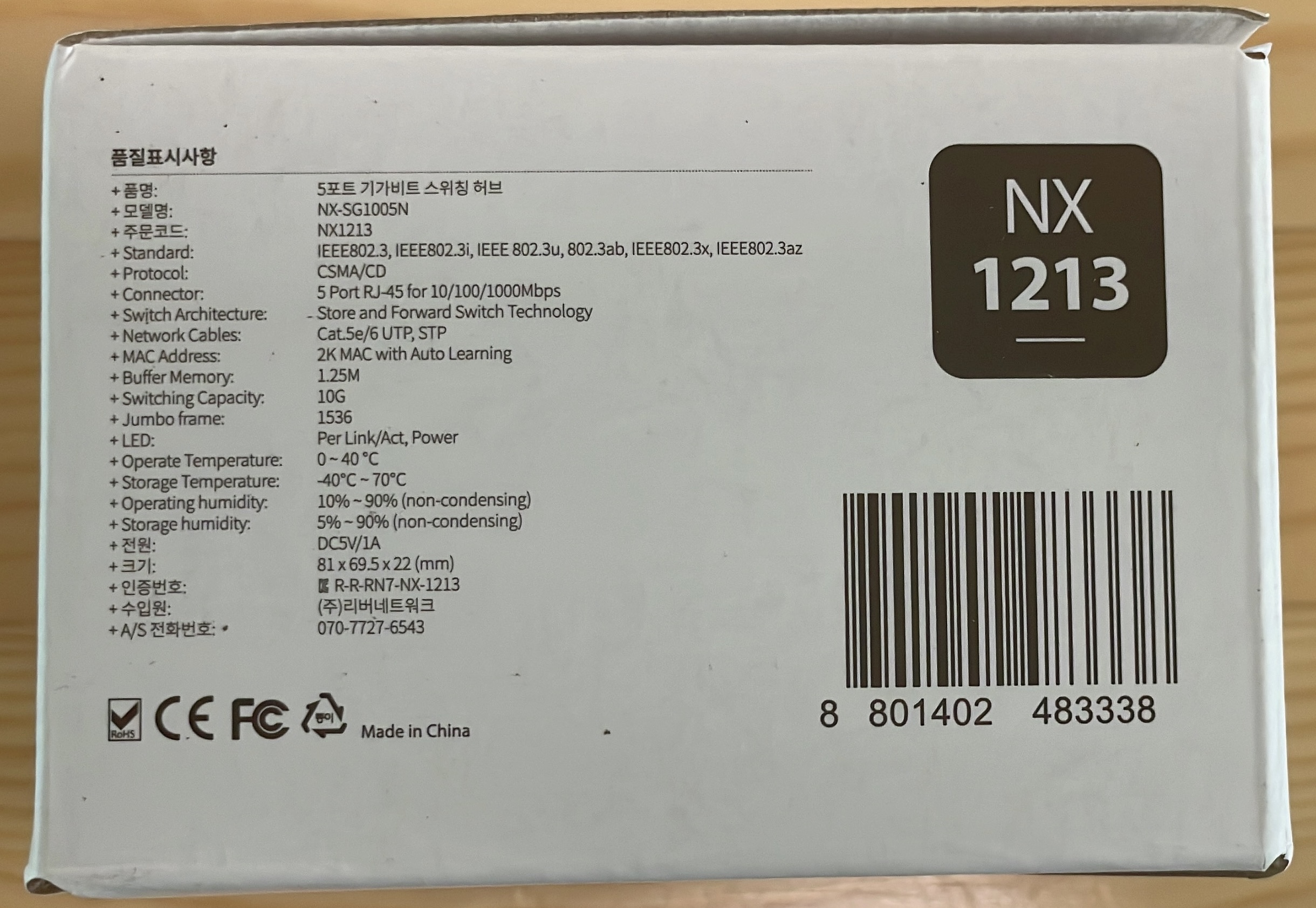

박스에 스펙이 나와 있는데요, 기가바이트 스위칭 허브 입니다.

인터넷 속도도 빠르고 안정적입니다.









넥시 5포트 기가비트 스위칭 허브



제품 구성품 입니다.

사용설명서, 허브, 전원선 입니다.

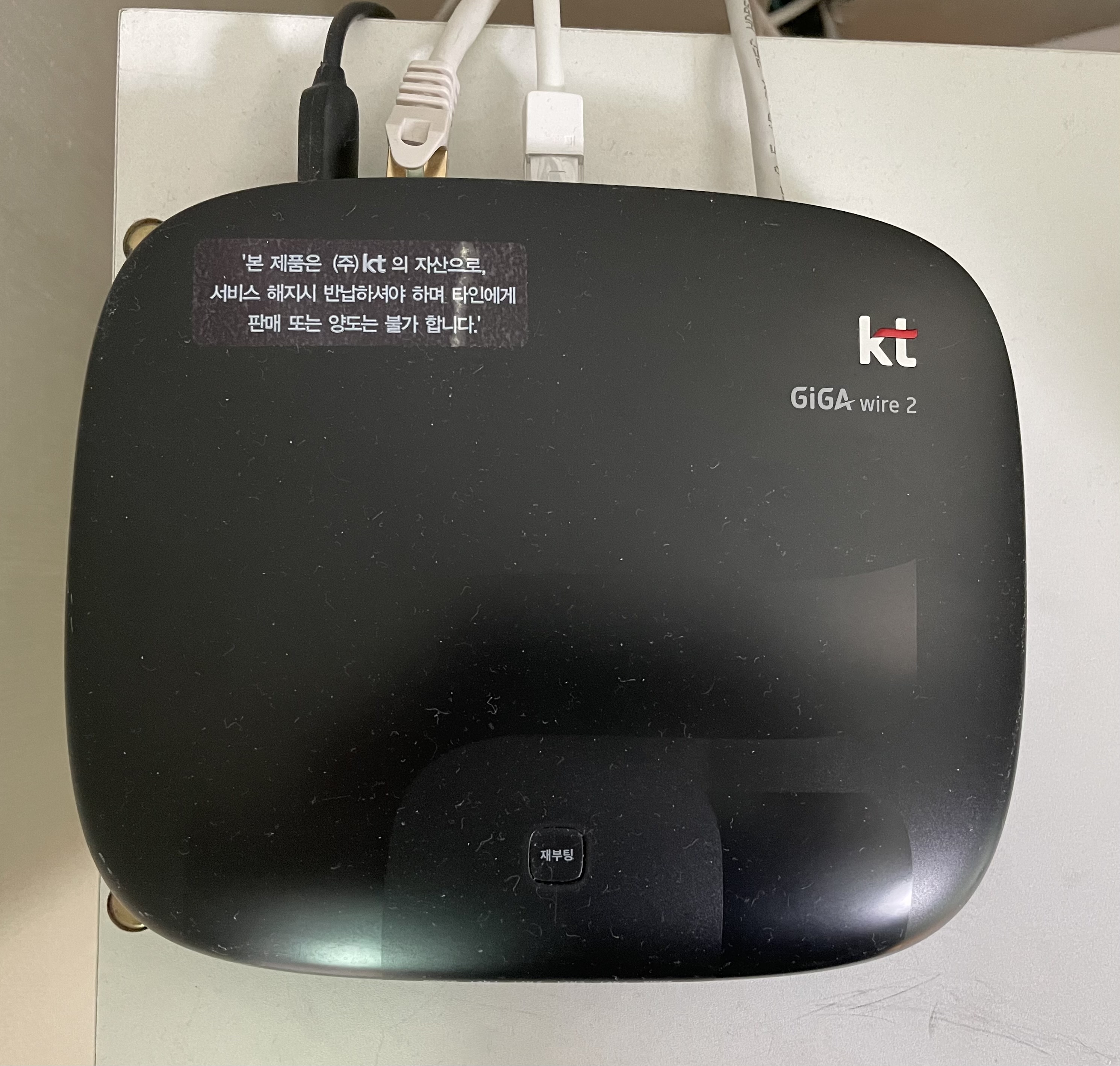

KT인터넷모뎀



저는 KT인터넷을 사용합니다.

KT인터넷에 공유기 공유기를 연결 했습니다.  (왼쪽 첫번째 랜선포트에 공유기 연결)









iptime 공유기



iptime 공유기 wan 포트에 KT인터넷 연결 랜선 꼽았습니다. (맨 아래 랜선 포트. KT인터넷)



공유기 2번째 포트에 작은방으로 가는 랜선 연결했습니다. (위에서 2번째 랜선 포트. 작은방)















넥시 5포트 기가비트 스위칭 허브 네트워크 구성도



iptime 공유기에서 연결한 랜선을 허브 1번 포트에 연결 했습니다.



허브 2번 랜선 포트는 --> 맥미니PC



허브 3번 랜선 포트는 --> 애플TV



구성도로 연결 했습니다.





허브에서 사용되는 가상IP는  모두 iptime공유기에서 분배한 IP 입니다.



허브는 라우터가 아니기때문에 IP할당 기능이 없습니다.















넥시 5포트 기가비트 스위칭 허브 네트워크 구성도

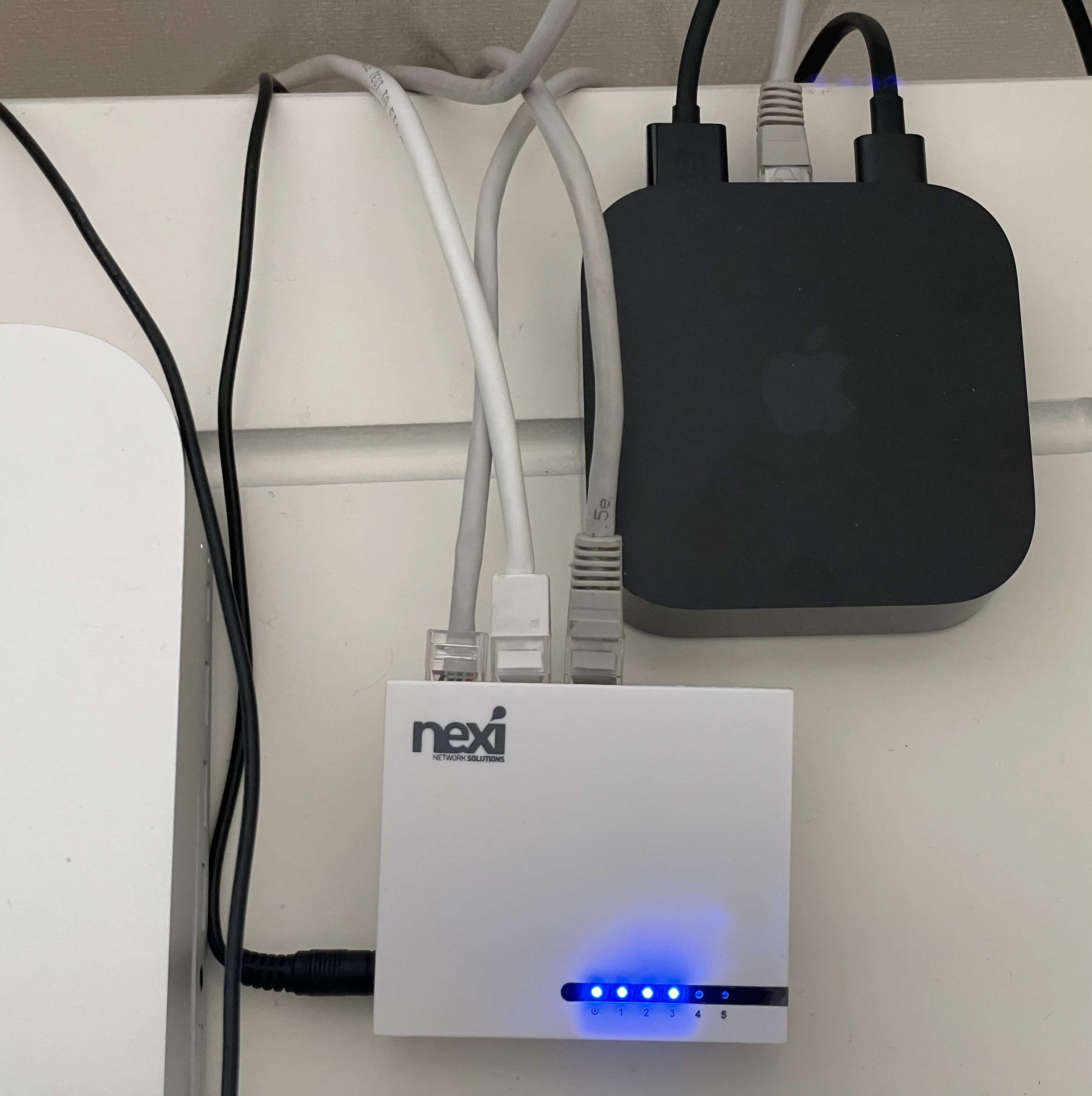

작은방에 허브를 설치한 모습니다.



작은방에는 랜선 1개 였습니다. 허브 사용해서 랜선 2로 확장해서  맥미니PC, 애플TV  연결 했습니다.
